Кассетный кондиционер Kentatsu: как избежать сквозняков в офисе

Кассетный кондиционер встраивается в подвесной потолок и раздаёт воздух в четырёх направлениях от центра, поэтому в открытом офисе один блок закрывает зону, для которой понадобилось бы несколько настенных сплит-систем. Выбирая кассетный кондиционер, важно заранее избежать сквозняков в офисе, а не бороться с ними после монтажа: направление обдува, размер панели и запотолочное пространство определяют исход ещё на этапе проекта. Дальше — какие данные для этого нужны и как читать паспортные цифры конкретной модели.

Когда кассета выигрывает у настенного блока

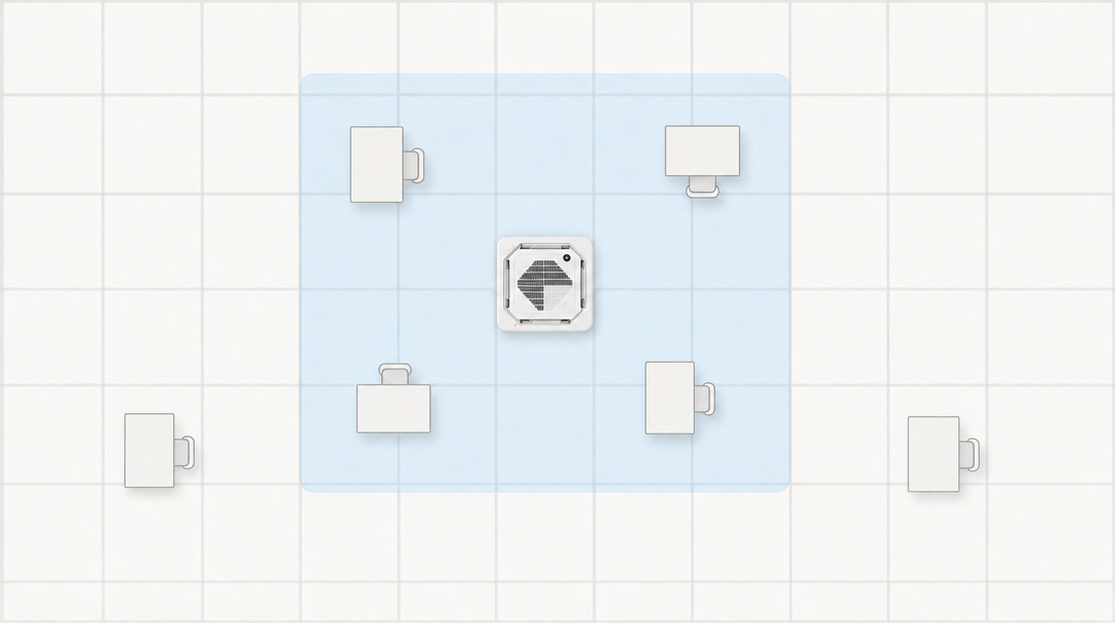

В открытом офисе без внутренних перегородок настенный блок обслуживает узкий сектор перед собой, и часть рабочих мест остаётся вне потока. Кассета висит в подвесном потолке заподлицо и раздаёт воздух на все четыре стороны панели, поэтому один блок закрывает почти квадратную зону вокруг себя. Решение подходит, когда потолок уже подвесной или его планируют подвесным, и когда в помещении достаточно высоты, чтобы разместить корпус блока и подводку труб выше уровня подшивного потолка.

Что измерить до выбора модели

Кроме площади и высоты помещения нужны две цифры, которые обычно не проверяют до заказа: размер потолочной ячейки под декоративную панель и запотолочное пространство — свободную высоту над уровнем чистового потолка для самого корпуса блока. В нашем ассортименте есть модель Kentatsu KSVT70HFAN1/KSUTA70HFAN1 с корпусом 830×830×205 мм; по инструкции Kentatsu для четырёхпоточных кассетных кондиционеров этой линейки запотолочное пространство для такого класса мощности начинается от 270 мм. Меньшая по мощности KSZTA35HFAN1/KSUTA35HFAN1 занимает панелью только 570×570 мм, но высота её корпуса — 260 мм, и по той же инструкции компактные модели этого класса требуют от 295 мм запотолочного пространства. Панель меньше не значит короче: у мини-кассеты моторный отсек часто выше, чем у обычной.

Расстояние между кромкой отверстия в потолке и краем корпуса не должно превышать 35 мм — иначе потолок придётся нарастить вставкой, чтобы декоративная панель легла на него ровно. Эти два размера сверяют с чертежом конкретной модели ещё до заказа потолочных плит: после того как ячейка вырезана под другой корпус, панель уже не встанет заподлицо.

Почему из кассеты дует и как этим управляют

Четырёхпоточная раздача — не гарантия ровного климата: у рабочего места прямо под одной из четырёх заслонок скорость воздуха на выходе выше, чем на границе зоны обслуживания, и это ощущается как сквозняк. Производитель прямо называет неверное положение заслонки одной из причин слабого эффекта охлаждения или обогрева и предписывает менять направление потока через пульт управления. Это штатная регулировка. На практике это значит: угол каждой заслонки подбирают уже после установки мебели, ориентируясь на фактическое положение рабочих мест, а не на чертёж, составленный заранее.

Второй рычаг — сам выбор модели по площади. Кондиционер, подобранный впритык к максимальной паспортной площади, чаще работает на высоких оборотах вентилятора, а на высоких оборотах поток из каждой заслонки заметнее. Модель с запасом по мощности держит нужную температуру на средних оборотах и раздаёт воздух мягче.

Панель без зазоров — это не только эстетика

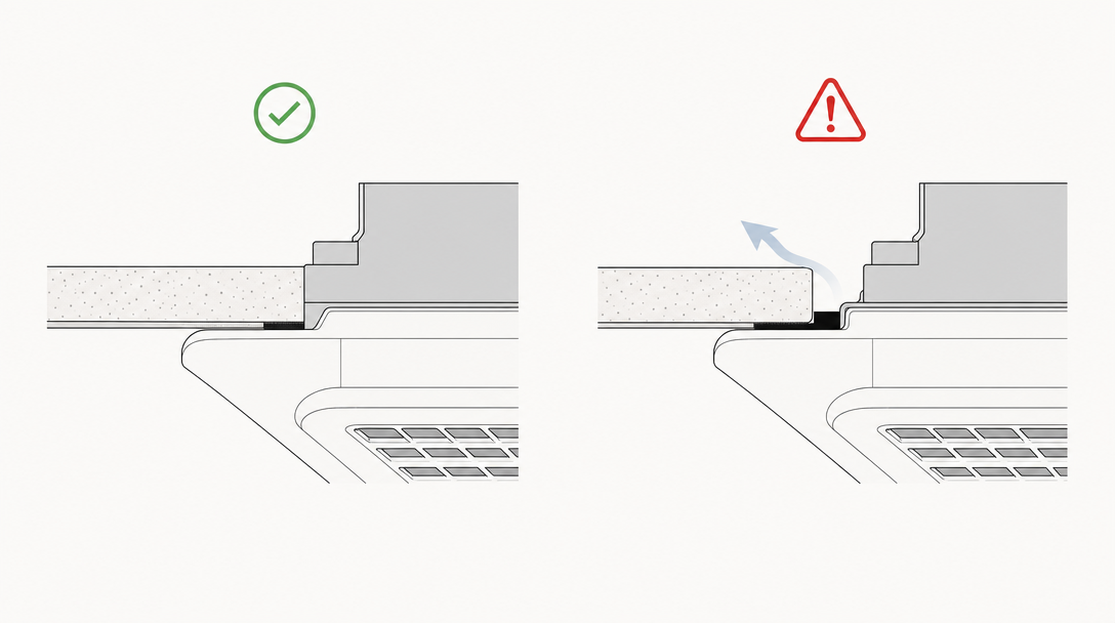

После монтажа панель подтягивают винтами до тех пор, пока уплотнитель между ней и корпусом не сожмётся до 5–8 мм, и по документации производителя зазоров по периметру быть не должно. Щель между панелью и потолком — это не эстетический дефект: через неё в комнату идёт нагретый или охлаждённый воздух прямо из запотолочного пространства, минуя контур блока, и одновременно может подтекать конденсат с корпуса. Ровно эта щель на практике часто и создаёт локальный сквозняк, который потом пытаются лечить сменой скорости вентилятора, хотя причина — в монтаже, а не в настройках.

Дренаж: уклон и высота подъёма

Все модели линейки, включая KSVT70HFAN1/KSUTA70HFAN1 и KSZTA35HFAN1/KSUTA35HFAN1, оснащены встроенной дренажной помпой — самотёком конденсат из кассеты, встроенной в потолок, не отводится. Дренажную трубу прокладывают с уклоном не менее 1/100, чтобы внутри не скапливался воздух и не возникала пробка. Если из-за конструкций перекрытия нужный уклон выдержать нельзя, используют трубку подъёма дренажа — по документации производителя её высота не должна превышать 1000 мм от уровня блока, а сам шланг подвешивают с шагом 1–1,5 м, чтобы он не провисал и не образовывал ловушку для воздуха. Эти цифры стоит закладывать в проект развязки труб ещё до того, как согласован путь дренажа за подвесным потолком.

Сервисный доступ, о котором нужно договориться до отделки

Фильтр, дренажная помпа и электронная плата кассеты обслуживаются снизу, через саму декоративную панель или соседнюю ревизионную плитку, а не через сплошной гипсокартон. Если потолок зашивают наглухо без съёмного люка над блоком, любое обслуживание требует демонтажа отделки. Этот вопрос решают на этапе проекта потолка: закладывают ревизионный люк или используют потолочные плиты типа армстронг, которые снимаются без инструмента прямо у корпуса блока.

Порядок подбора по шагам

1. Определить зону обслуживания и мощность по площади и теплопритокам, а не только по паспортной площади из каталога.
2. Проверить запотолочное пространство и размер потолочной ячейки у конкретной модели — компактная панель не гарантирует меньшую высоту корпуса.
3. Расположить блок так, чтобы ни одна из четырёх заслонок не била постоянно в одно и то же рабочее место.
4. Заложить путь дренажа с уклоном не менее 1/100 или трубкой подъёма высотой не более 1000 мм.
5. Согласовать с потолочниками ревизионный доступ к панели, фильтру и помпе до того, как потолок зашит наглухо.

Ошибки, которые всплывают уже после монтажа

Модель подбирают по площади без запаса, и в жару или мороз кондиционер держит температуру только на высоких оборотах — поток из заслонок ощущается сильнее, чем ожидалось. Панель прикручивают до первого касания потолка, а не до полного сжатия уплотнителя — щель остаётся, и через неё тянет воздухом из-за подшивного потолка. Ревизионный доступ не закладывают вовсе, и через сезон-два за фильтром и помпой приходится вскрывать готовую отделку. Дренаж прокладывают почти горизонтально без уклона и рассчитывают только на помпу: при её кратковременной остановке конденсат подтекает через ближайший неплотный стык.

Что уточнить перед заказом

Три вещи стоит решить до того, как потолок зашит окончательно: точное запотолочное пространство и размер ячейки для выбранной модели, план расположения заслонок относительно будущих рабочих мест и путь дренажа с уклоном или трубкой подъёма. Если эти три пункта совпадают с конструкцией потолка, кассета в открытом офисе работает без ощутимого сквозняка и без визитов монтажника к панели раньше плановой чистки фильтра.
