VRF Kentatsu для гостиницы: как организовать независимые зоны

Независимые зоны в гостинице создают по режимам помещений, а не по этажам. Номеру нужен индивидуальный устав температуры и тихая ночная работа, коридору — стабильный фоновый режим, ресторану и конференц-залу — отдельный график по фактической загрузке. VRF для гостиницы: как организовать независимые зоны — это прежде всего вопрос расчётных нагрузок, управления и сценариев отказа.

Границы зоны задаёт режим помещения

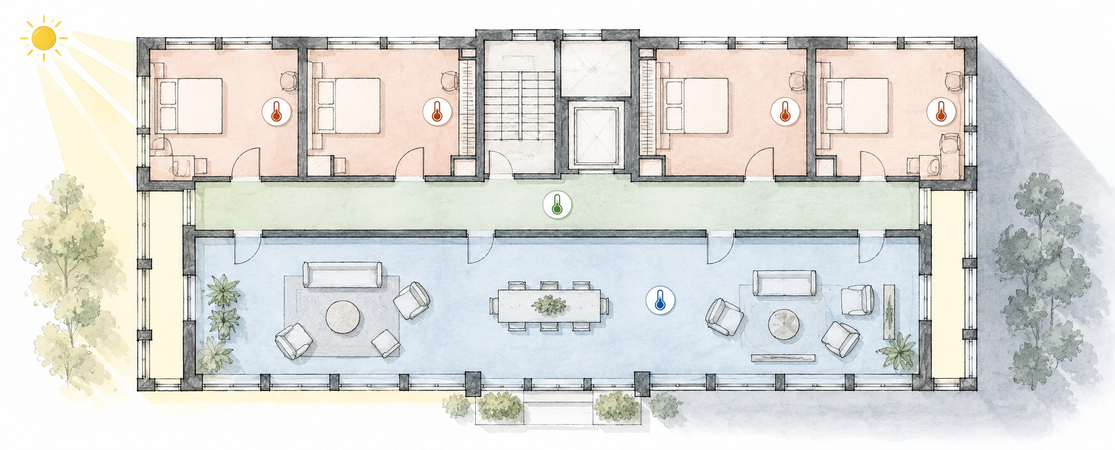

В один контур удобно объединять помещения с близким временем работы и сходной тепловой нагрузкой. Номера на разных фасадах разделяют: солнечная сторона может требовать охлаждения, пока затенённая часть здания работает с меньшей нагрузкой. Холл, ресторан, кухня, служебные комнаты и конференц-зал также получают собственные группы управления.

В каждом номере внутренний блок поддерживает локальную уставку, но наружный модуль остаётся общим источником холода или тепла. Поэтому проектировщик проверяет не только сумму мощностей, но и сочетание одновременных режимов. Если объекту требуется одновременное охлаждение одних помещений и обогрев других, нужна система и схема, которые прямо поддерживают такой режим.

Нагрузки считают по типовым номерам и пиковым зонам

Для номера учитывают ориентацию окон, площадь остекления, людей, освещение, бытовую технику и поступление наружного воздуха. Расчёт повторяют для характерных вариантов: углового номера, верхнего этажа, солнечного фасада и помещения над неотапливаемой зоной. Общественные пространства считают по своему графику заполнения.

Коэффициент подключения сравнивает суммарную номинальную мощность внутренних блоков с мощностью наружной системы. Допустимое значение берут из таблицы подбора Kentatsu для выбранной серии и комбинации. Коэффициент одновременности описывает реальный сценарий работы здания. Эти величины связаны, но решают разные задачи: первая проверяет допустимость комплектации, вторая — расчётную нагрузку наружного оборудования.

Внутренний блок выбирают вместе с местом монтажа

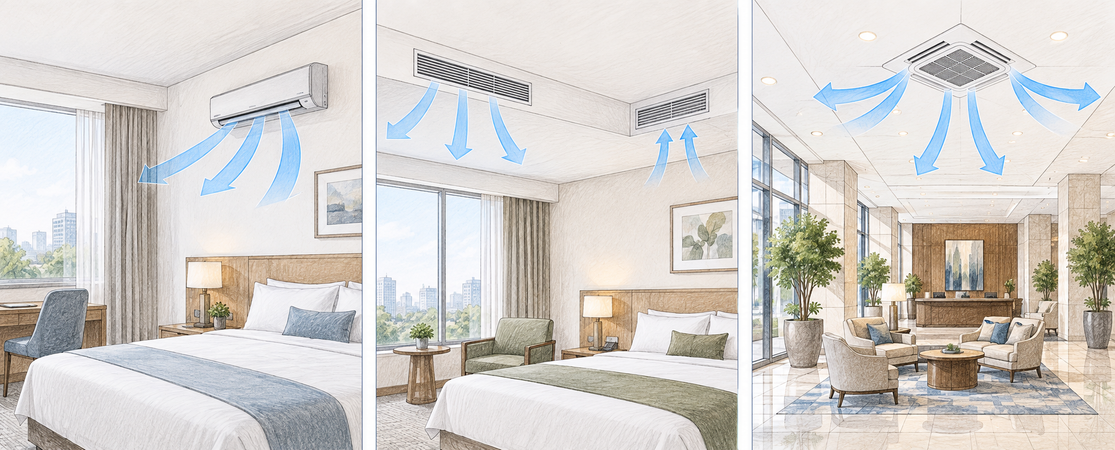

В номерах чаще нужен скрытый канальный или компактный настенный блок. Канальное исполнение оставляет в интерьере только решётки, зато требует запотолочного пространства, расчёта сопротивления воздуховодов, дренажа и сервисного люка. Кассетные блоки подходят холлам и залам с подвесным потолком, где поток можно распределить вне постоянных рабочих мест.

В нашем ассортименте есть канальный Kentatsu KK24HFAN1: холодопроизводительность 2,2 кВт, теплопроизводительность 2,5 кВт, внешний статический напор 70 Па, минимальный уровень шума — 24 дБ. Его можно рассматривать для небольшого номера после расчёта нагрузки и сети. Паспортную шумовую характеристику сопоставляют с фактической скоростью вентилятора, решётками и расположением блока относительно кровати.

Трассы проверяют до распределения номеров по контурам

На плане отмечают наружные модули, стояки, ответвители и каждый внутренний блок. Затем для выбранной серии проверяют общую длину трубопроводов, самый удалённый путь, перепады высот и допустимые участки после разветвлений. Компоновку меняют до отделки: перенос стояка после строительства может вывести критический путь за пределы таблицы подбора.

Дренаж проектируют отдельно от фреоновой схемы. Самотечные участки получают постоянный уклон, места обслуживания остаются доступными. Канальный блок нельзя закрывать сплошным потолком: фильтр, помпа, датчики и соединения должны обслуживаться без демонтажа отделки номера.

Автоматика связывает номер со статусом заселения

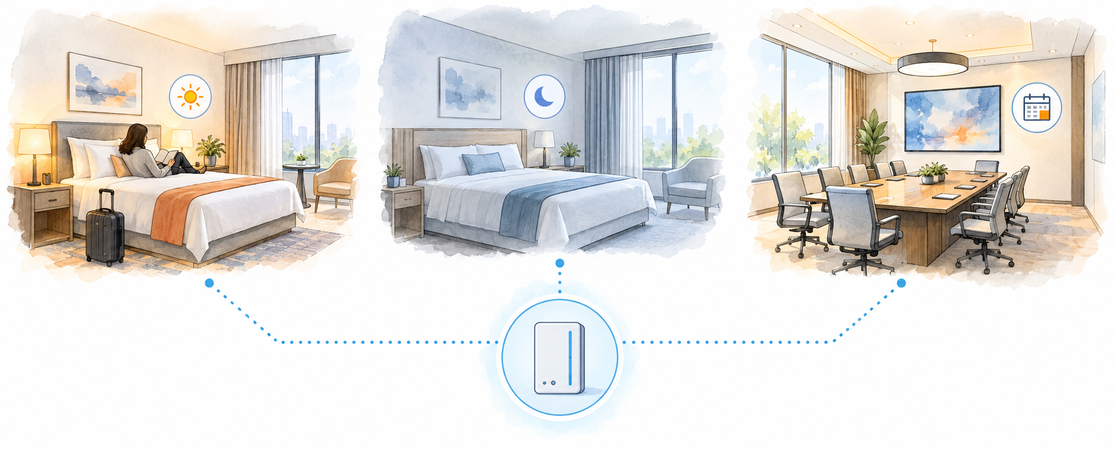

Комнатный контроллер ограничивает диапазон уставок и скорость вентилятора. Система диспетчеризации может переводить свободный номер в экономичный режим, возвращать рабочую уставку перед заселением и передавать аварийный сигнал службе эксплуатации. Оконный контакт используют как вход сценария, а не как единственную защиту от потерь энергии.

Коридоры и общественные зоны получают отдельные расписания. Конференц-зал выводят на расчётный режим к началу мероприятия, ресторан — к часам загрузки. Такая логика уменьшает одновременный пик без ухудшения условий в занятых помещениях.

Резервирование начинают с последствий отказа

Один большой контур дешевле по числу наружных блоков, но его остановка затрагивает больше номеров. Несколько контуров локализуют отказ и позволяют обслуживать часть оборудования при работающих соседних зонах. Границы выбирают по корпусам, крыльям или группам этажей с учётом доступного места и трасс.

Для круглогодичного объекта заранее определяют помещения, которые должны сохранить климат при аварии: серверную, диспетчерскую, ресторан или часть номерного фонда. Им может потребоваться отдельная система. Резерв наружного блока сам по себе не обеспечивает отказоустойчивость, если общими остаются питание, автоматика или единственный маршрут коммуникаций.

Порядок проектной проверки

1. Разделите помещения по назначению, фасаду и графику работы.
2. Рассчитайте нагрузки типовых номеров и пиковых общественных зон.
3. Выберите типы внутренних блоков с учётом шума, потолка и сервиса.
4. Соберите контуры и проверьте коэффициент подключения по таблице серии.
5. Проверьте длины трасс, перепады высот, дренаж и доступ к узлам.
6. Опишите сценарии заселения, расписания, аварий и резервирования.

Рабочая схема гостиницы получается тогда, когда каждая зона следует своему режиму, а общая система выдерживает расчётный пик и локальный отказ. Финальную комбинацию внутренних и наружных блоков проверяют в программе подбора Kentatsu по конкретным моделям и геометрии трасс.
