Канальный кондиционер: как рассчитать сеть и доступ для обслуживания — на примере Kentatsu

Канальный кондиционер подбирают по тепловой нагрузке и рабочей точке вентилятора: требуемому расходу воздуха при сопротивлении всей сети. До покупки блока на плане потолка размещают подающие и возвратные каналы, дренаж и зоны обслуживания. У Kentatsu выбор типоразмера связан и с напором, и с высотой корпуса, поэтому расчёт сети ведут вместе с компоновкой.

От нагрузки комнат к сечению каналов

Скрытая система подходит для помещений, где воздух требуется распределить между несколькими решётками, а оборудование можно разместить за потолком. Для одного блока выбирают комнаты с совместимым режимом работы. Если спальне ночью требуется охлаждение, а соседний кабинет пустует, разницу режимов учитывают при зонировании ещё до разводки каналов.

Исходные данные для подбора — теплопритоки каждой комнаты, температура подачи, расходы по ветвям и план с высотными отметками. На нём нужны балки, светильники, перегородки, места решёток и точка отвода конденсата. При общем заборе воздуха в коридоре закрытая дверь должна сохранять расчётный путь возврата из комнаты: через переточное устройство либо отдельный канал.

Рассмотрим условную сеть с общим расходом 900 м³/ч, уже определённым тепловым расчётом. По двум ветвям нужно подать 500 и 400 м³/ч. До разветвления магистраль пропускает все 900 м³/ч; после него сечение каждого участка выбирают по собственному расходу.

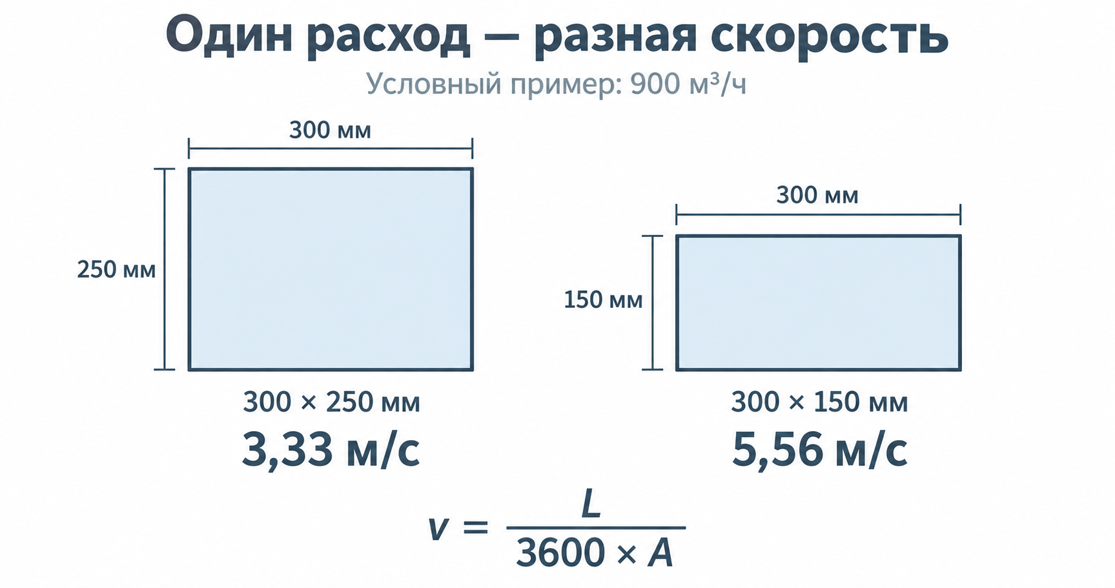

Средняя скорость v в метрах в секунду равна L / (3600 × A), где L — расход в м³/ч, A — внутреннее сечение канала в м². Для магистрали 300 × 250 мм площадь равна 0,075 м², скорость — 3,33 м/с. Если ради высоты потолка уменьшить канал до 300 × 150 мм, скорость вырастет до 5,56 м/с. В более плоском канале при том же расходе возрастут сопротивление и риск аэродинамического шума.

Допустимую скорость задают акустические требования проекта. У решётки считают скорость по её живому сечению — свободной площади между ламелями.

Какие потери должен покрыть вентилятор

Внешний статический напор расходуется на движение воздуха через сеть за пределами блока. В расчёт включают подающую и возвратную части: прямые участки, повороты, переходы, решётки, регулировочные устройства и шумоглушители. Сопротивление встроенных узлов повторно не прибавляют, если оно уже учтено в характеристике внешнего напора.

Для разветвлённой системы находят наиболее сопротивляющийся полный путь от выхода блока через помещение до его входа. Потери параллельных ветвей между собой не складывают. На каждом участке используют его расход, длину и сечение; местные сопротивления берут по геометрии фасонных деталей, а решётки и шумоглушители — по характеристикам выбранных изделий.

Пусть для нашего примера расчёт одного полного пути дал такие условные значения:

Это исходные данные учебного примера, без привязки к конкретной решётке. В проекте таблицу заполняют результатами аэродинамического расчёта. Если выбранная взамен возвратная решётка добавит 30 Па, полное сопротивление при прежнем расходе достигнет 120 Па. Теперь вентилятор должен обеспечить 900 м³/ч при 120 Па; прежняя настройка может дать меньший расход.

Рабочая точка Kentatsu KSMD53

В нашем ассортименте канальных кондиционеров Kentatsu есть KSMD53HZRN1W / KSUNB53HZRN1. У внутреннего блока диапазон расхода 650–900 м³/ч, регулируемое внешнее статическое давление 0–160 Па, номинальная холодопроизводительность 5,27 кВт. Корпус имеет размеры 700 × 245 × 750 мм по ширине, высоте и глубине.

Для проверки примера на аэродинамической характеристике блока находят точку 900 м³/ч и 120 Па. Отдельные верхние пределы расхода и напора не доказывают их одновременное достижение. Поэтому до заказа запрашивают график либо подтверждённый подбор для нужной настройки вентилятора. Если точка выходит за рабочую область, увеличивают сечение, сокращают сопротивление фасонных деталей или выбирают другой блок с подходящей характеристикой.

При узкой возвратной решётке сначала увеличивают её проходное сечение, затем повторяют подбор. Шум оценивают на выбранной скорости: паспортный минимум звукового давления относится к своему режиму и условиям измерения. В комнате добавляется звук решёток и каналов; для спальни особенно важны размещение блока, шумоглушение и передача вибрации через крепления.

245 мм корпуса и пространство для ремонта

Высота корпуса KSMD53 составляет только часть запотолочного пространства. К ней при компоновке добавляются монтажные зазоры, подвес, утепление каналов и место для дренажной линии. Пересечение воздуховода с балкой иногда определяет опуск потолка сильнее, чем сам блок. Это видно на разрезе помещения с реальными отметками перекрытия и чистового потолка.

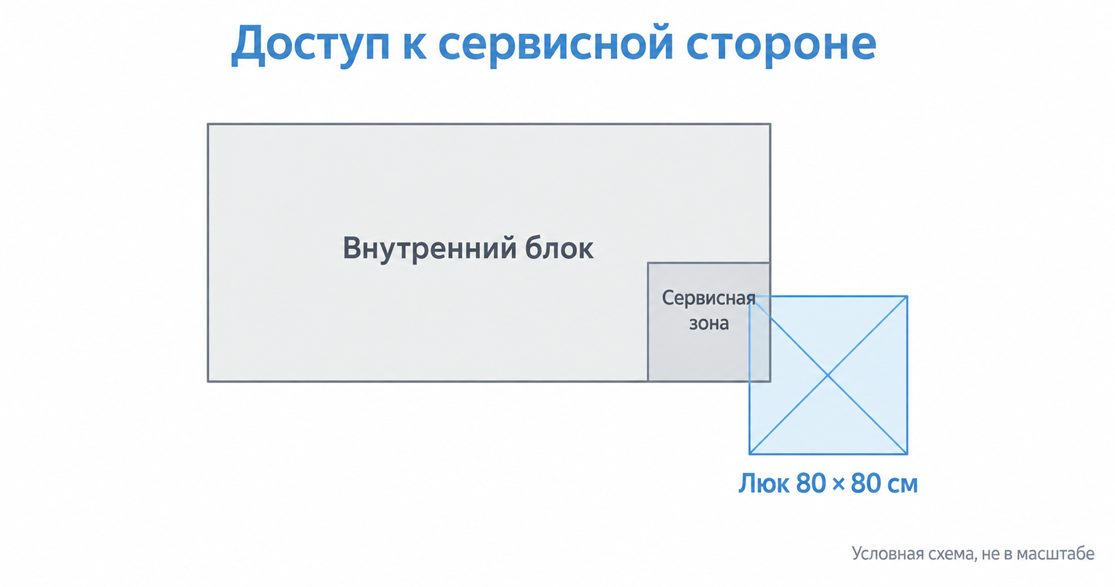

На схеме обслуживания в инструкции KSMD показан инспекционный люк 80 × 80 см у сервисной стороны. Его положение увязывают с доступом к электрическому блоку, насосу и съёмным панелям. Для фильтра оставляют путь извлечения, для ремонта вентилятора — место снятия узла. Через открытый люк специалист должен добраться до крепежа и вынуть деталь.

Каналы крепят независимо от корпуса, соединения защищают от передачи вибрации, холодные поверхности теплоизолируют от конденсации. Возвратную и подающую решётки разносят, чтобы охлаждённый воздух проходил через комнату, прежде чем снова попасть в блок.

Приток и дренаж до закрытия потолка

В серии KSMD предусмотрено присоединение атмосферного воздуха. Подмес рассчитывают отдельно: наружный воздух добавляет тепловую и влажностную нагрузку, а фильтр и приточный канал создают сопротивление. Долю подмеса и работу при зимней температуре согласуют по документации выбранного исполнения. Если требуется независимая круглогодичная вентиляция, её удобнее проектировать отдельной системой с собственным расходом и подготовкой воздуха.

Дренаж прокладывают по схеме для конкретного блока и варианта монтажа. Учитывают положение насоса, допустимый подъём, уклон последующих участков, теплоизоляцию и доступ для очистки. Провисы труб оставляют водяные карманы; скрытая за отделкой течь требует вскрытия потолка. Монтаж и испытание выполняет квалифицированный специалист.

До зашивки потолка принимают скрытые работы в таком порядке:

1. С установленными фильтрами и решётками измеряют расход по каждой ветви и настраивают распределение воздуха.
2. На рабочем режиме проверяют шум в обслуживаемых комнатах и отсутствие передачи вибрации на отделку.
3. Испытывают дренаж водой по инструкции, наблюдают отвод и проверяют соединения на течь.
4. Через запроектированные люки проверяют доступ к фильтру, насосу и электрическому блоку.

Для сети из примера результат приёмки — 500 и 400 м³/ч в соответствующих ветвях при согласованном уровне шума, исправный отвод конденсата и доступные сервисные узлы. Эти результаты фиксируют до того, как оборудование скроет чистовой потолок.
