Чиллер–фанкойл Kentatsu: как выбрать двухтрубную или четырёхтрубную схему

Чиллер–фанкойл: как выбрать двухтрубную или четырёхтрубную схему, если одни помещения просят холод, а другие тепло? Двухтрубная схема подаёт в фанкойлы либо холодную, либо тёплую воду для всего здания, четырёхтрубная — обе одновременно по отдельным контурам. Выбор зависит от того, бывают ли у здания одновременные запросы, и от источника тепла: чиллер-тепловой насос или котёл.

Система и её узлы

Чиллер охлаждает воду, насос гонит её по трубам к фанкойлам, а фанкойлы с вентилятором и теплообменником отдают холод воздуху помещений. В нашем ассортименте есть модульные чиллеры Kentatsu PromAir M с воздушным охлаждением конденсатора: KCRM660CFAN3A только охлаждает, KCRM660HFAN3A работает и как тепловой насос. Модули объединяют в группу до 16 штук, общая холодопроизводительность — до 2 080 кВт.

Воздушное или водяное охлаждение конденсатора

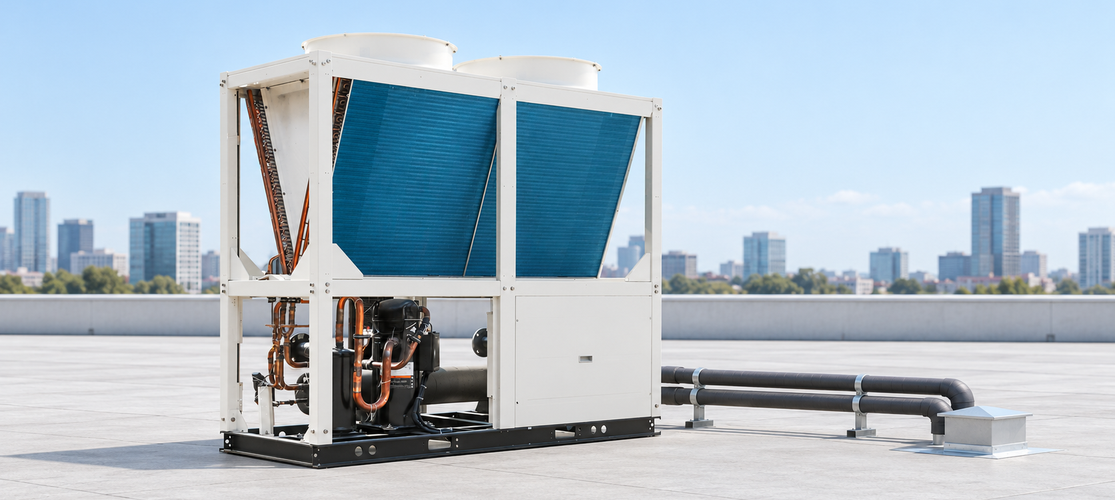

Буква в маркировке Kentatsu показывает, как чиллер отводит тепло: R — воздушное охлаждение конденсатора, W — водяное, E — выносной конденсатор. Чиллеры PromAir M из нашего ассортимента — с воздушным охлаждением: их ставят на кровлю или площадку, а конденсатор обдувают осевые вентиляторы, градирня и второй водяной контур не нужны. Охлаждение у них работает при наружной температуре от +5 до +48 °C. Если холод нужен круглый год, например для серверной в составе здания, для зимних месяцев закладывают отдельное решение.

Холодильная нагрузка и чиллер

Условный пример: офисный этаж с пиковой нагрузкой 60 кВт. Под неё подходит KCRM660HFAN3A — 66 кВт холода при воде 12/7 °C и наружном воздухе 35 °C, потребление 21,29 кВт, EER 3,1. Два спиральных компрессора дают ступени 0, 50 и 100 % мощности. Расход воды через испаритель — 11,4 м³/ч, сопротивление испарителя — 45 кПа, подключение — фланцы DN65.

Расход проверяем расчётом: G = Q / (1,163 × Δt), где G — м³/ч, Q — кВт, Δt — разница температур воды, K. При 66 кВт и Δt = 5 K получаем 11,35 м³/ч, это совпадает с паспортными 11,4 м³/ч.

Две трубы или четыре: что меняется в фанкойле

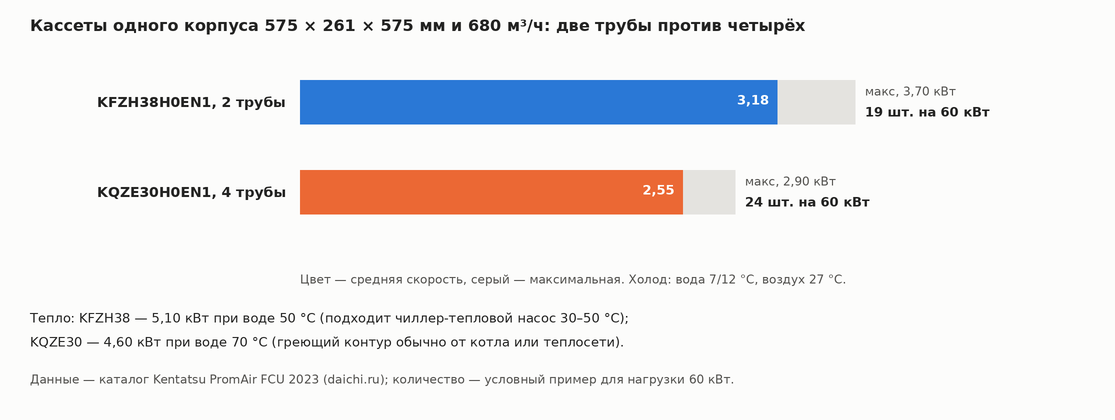

В двухтрубном фанкойле один теплообменник, через который летом идёт холодная вода, а зимой тёплая. В четырёхтрубном теплообменник разделён на две секции с отдельными подключениями. Это хорошо видно на кассетах Kentatsu одинакового размера 575 × 261 × 575 мм и с одинаковым расходом воздуха 680 м³/ч:

Четырёхтрубная кассета в том же корпусе даёт на 22 % меньше холода: часть теплообменника занята греющей секцией. Для нагрузки 60 кВт на средней скорости это 19 двухтрубных кассет против 24 четырёхтрубных. Холод указан при воде 7/12 °C и воздухе 27 °C в помещении.

Откуда берётся тепло

Чиллер-тепловой насос KCRM660HFAN3A греет воду до 30–50 °C и работает на нагрев при наружной температуре от −15 до +48 °C; номинал 70 кВт указан для воды 40/45 °C и наружного воздуха +7 °C. Двухтрубные кассеты KFZH рассчитаны как раз на такую воду: их тепло указано при 50 °C. Четырёхтрубные KQZE в паспорте греют водой 70 °C — для такой температуры греющий контур обычно подключают к котлу или теплосети.

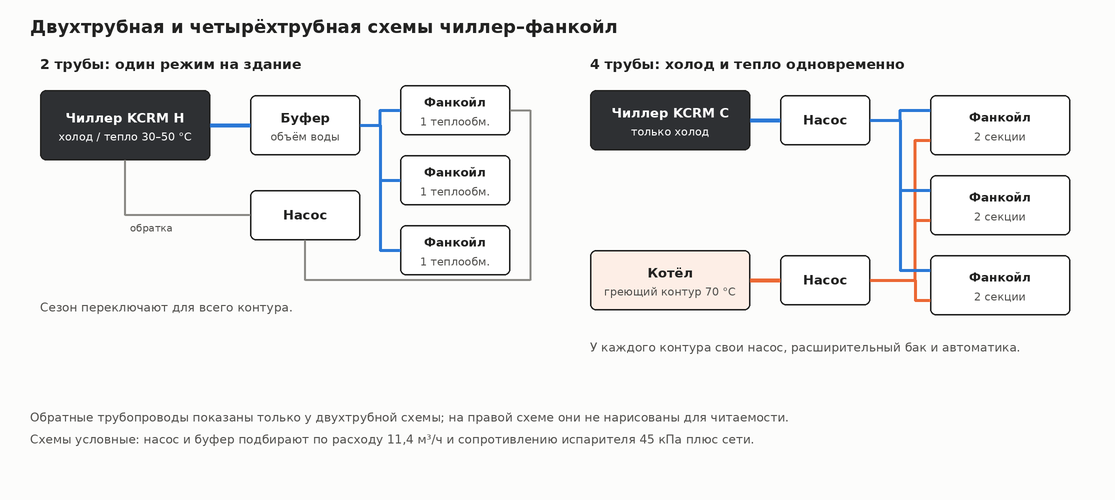

Отсюда практическое правило. Если в здании есть котельная и нужен одновременный холод и тепло, четырёхтрубная схема с котлом на греющем контуре и чиллером только на холод (KCRM660CFAN3A) использует оба источника. Если тепла от котла нет, а теплом служит чиллер-тепловой насос, двухтрубная схема с переключением сезона проще и дешевле.

Одновременный холод и тепло: где нужны четыре трубы

Одновременный запрос на холод и тепло возникает в межсезонье: южные кабинеты нагрело солнце, северные остыли; переговорная полна людей, соседний зал пуст. В двухтрубной системе весь контур в этот день работает в одном режиме, и часть помещений остаётся некомфортной. Мы рекомендуем четырёхтрубную схему для зданий с разными фасадами, гостиниц и офисов с переговорными, а двухтрубную — там, где режим здания меняется по сезонам целиком.

Гидравлика, насосы и буферная ёмкость

Насос подбирают по расходу 11,4 м³/ч и напору: сопротивление испарителя 45 кПа плюс потери сети, самого удалённого фанкойла и арматуры. В таблице характеристик KCRM насос не указан, его подбирают отдельно. Чиллер с двумя ступенями 50 и 100 % плохо переносит малую нагрузку: при одном работающем фанкойле компрессор включается и выключается слишком часто. Буферная ёмкость увеличивает объём воды в контуре и растягивает циклы; её объём определяют по требованиям производителя к минимальному объёму системы. В четырёхтрубной схеме насосы, расширительные баки и автоматика нужны для каждого контура отдельно.

Автоматика

Модулем или группой модулей управляют проводным сенсорным пультом KTC-007 на русском языке или KWC-311 на английском с интерфейсом RS485; пульт можно вынести на расстояние до 1 000 м. В группе нагрузка распределяется между модулями пропорционально, а наработка компрессоров выравнивается. Фанкойлы получают свои пульты: у кассет KFZH и KQZE проводной пульт KWC-22 входит в базовую комплектацию, для KQZE доступно подключение к системе диспетчеризации через шлюз KCB-13.

Подобрать оборудование помогут разделы чиллеров и фанкойлов Kentatsu.
